GYCWT光栅测微传感器
光宇GYCWT具有测量精度高,稳定可靠,读数直观准确测量值数字化显示.亦可和电脑使用组成高精度数字化检测系统.可直接连接PLC。
技术参数
1.测量范围:7.5mm、10mm、20mm、30mm、40mm、50mm、65mm等
2.显示分辨率:5um、1um、0.5um.
3.精度:±2um、±1um
4.栅距:10um(100对线/mm.)20um(50对线/mm)
5.输出信号:A.B两路或四路方波(正弦波)信号,相位依次相差90度.无绝对参考0位.
6.工作电压:5V±5%(12V±5%.24V±5%).
7.移动速度:10m/s.
8.工作温度:0 º~40 º
9.标准电缆长度:2米.

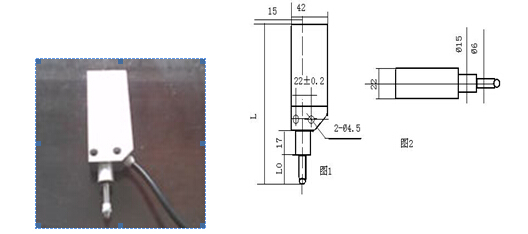

安装尺寸如图1.图2.所示
外形尺寸:长X宽X厚=Lx42x22(mm),L0为测干伸出长度.
测量范围 |
0~10 |
0~20 |
0~30 |
0~40 |
0~50 |
L |
130 |
160 |
190 |
220 |
250 |
L0 |
23 |
33 |
43 |
53 |
63 |
(TTL)方波输出信号接线表(七芯插头)
插头序号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
输出信号 |
0V |
|
0º |
90º |
+5V |
0位 |
屏蔽 |
导线颜色 |
黑 |
|
蓝 |
绿 |
红 |
黄 |
金属网 |
三:使用安装
方形结构使用安装测杆朝下或水平放置.以螺钉固定.固定孔中心距为22±0.2㎜.或以Ø15轴夹紧. 如图1.图2所示
亦可以做RS-232与计算机直接连接完成数据通讯.RS232串行口数据输出是光栅传感器内部设有数据采集电路.通过串口输出数据计算机采集处理完成一系列指令.
串口波特率为9600(可根据需要设),8位数据位,1位停止位,输出字符串长度为8个字节,输出格式为:”X “ + “NNNNN”,其中X字符NNNNN为5个字节长的整数。通过串口发送一个ASCII字符“0”,则数显表将当前显示的位置值·发送“C” 则数显表为清零。
RS232尺寸L=160mm左右 |
